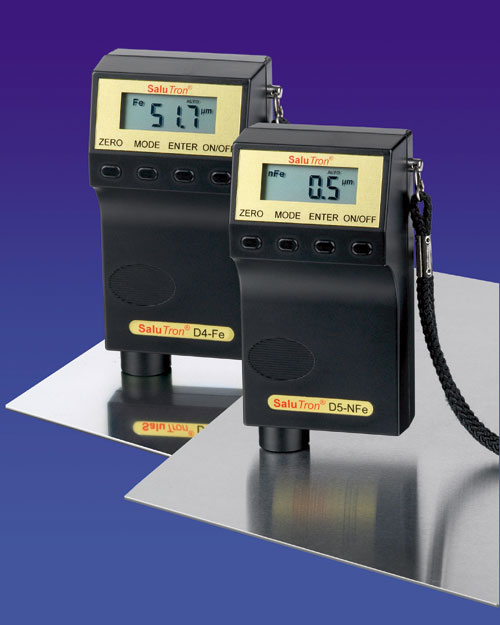

D4/D5(Plus)
도막두께 측정기 D4(철용)/D5(비철용)는 높은 정확성과 메뉴기능을 이용한 손쉬운 사용법을 자랑하며 평균값, 연속 측정 등이 가능하며 내장된 모든 메뉴 기능은 LCD창을 통해 쉽고 간단하게 사용할 수 있습니다.
* 본 제품은 기준 시편을 사용하지 않고 영점셋팅만 설정해주시고 사용하시는 제품입니다.
HOME > >
- 균열폭 측정기
- 반발경도 측정기
- 테스트엔빌
- 초음파 측정기
- 철근 탐사 장비
- 철근 부식도 측정기(자연전위법)
- 철근 부식도 측정기(전기저항법)
- 염분 측정기
- 코아 채취기
- 도막 두께 측정기
- 측량기
- 자분탐상기
- 초음파 시험기
제품사양
| 내용 | D4 | D5 | D4 plus / D5 plus |
|---|---|---|---|
| 기판 | 철용 (강, 철) |
비철용 (비자성체: 아연, 구리, 황동, 알루미늄, 스테인레스강 등) | D4plus: D4와 동일 D5plus: D5와 동일 |
| 측정 범위 | 0 ~ 5000㎛, 0 ~ 200mils | ||
| 측정값 표시 | 0.0 ~ 999㎛, 1.00-5.00mm 혹은 0.00 ~ 200 mils | ||
| 분해능 | 측정범위 | 분해능 | |
| 0.0 - 99.9㎛ | 0.1㎛ | ||
| 100 - 999㎛ | 1㎛ | ||
| 1.00 - 5.00mm | 0.01mm | ||
| 0.00 - 9.99mils | 0.01mils | ||
| 10.0 - 99.9mils | 0.1mils | ||
| 100 - 200mils | 1mils | ||
| 반복 재현성 | ±(1㎛ + 2%) of 0 - 1000㎛ ±3.5% of 1001 - 5000㎛ |
||
| 허용 오차 | ±1㎛, ±0.06mils | ||
| 최소 측정 대상 크기 | 10×10mm, 0.4"×0.4" | ||
| 최소 곡률 | 철면: 5mm, 0.02" 요면: 30mm, 1" |
||
| 최소 기판 두께 | 철: 0.20mm 혹은 8mils | 비철: 0.05mm 혹은 2mils | D4plus: D4와 동일 D5plus: D5와 동일 |
| 온도 범위 | 저장온도: -10℃ ~ 60℃(14℉ ~ 140℉) 사용온도: 0℃ ~ 60℃(32℉ ~ 140℉) |
||
| 디스플레이 | 4-digit liquid crystal display(LCD) | ||
| 프로브 | Single Point | ||
| 9 Volt E Block alkaline | |||
| 크기 | 118(L)×58(B)×38(H)mm | ||
| 무게 | 배터리 포함 약 150g | ||
| 인터페이스 | 없음 | - RS-232 인터페이스 - Infrared transmitter - 8192 memory 저장 - 99 block of data |
|
| 기본 악세서리 | 배터리 내장, 케이스, 사용 설명서, USB Interface cable ( D4 plus, D5 plus) | ||

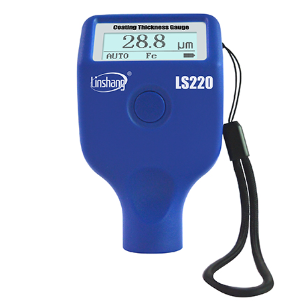

LS220
- 간단한 캘리브레이션 절차(제로 캘리브레이션만을 이용)
- 쉬운 측정방법
- 신속한 측정, 약 0.5초의 인터벌
- 내구성이 탁월한 루비(ruby) 프로브 팁 사용으로 오래기간 사용 가능
- 모재(substrate) 자동 인식으로 신속히 측정 모드 변경 가능
- Fe(철) 모드, NFe(비철) 모드, Fe/NFe(철/비철) 겸용 모드의 총 3가지 모드 선택 가능
- 개선된 프로브 기술로 인해 온도 등의 외부 요소에 둔감하여 높은 측정 정확도 구현
제품사양
| 세부사항 | 내용 |
|---|---|
| 프로브 팁 (Probe tip) | Ruby fixed |
| 측정 원리 (Measuring principle) | Fe : Hall Effect / NFe : Eddy current |
| 프로브 타입 (Probe type) | Built-in intergrated probe |
| 측정 범위 (Measuring range) | 0.0~2000μm |
| 분해능 (Resolution) | 0.1μm : (0μm~99.9μm) |
| 1μm : (100μm~999μm) | 0.01mm : (1.00mm~2.00mm) |
| 정확도 (Accuracy) | ≤±(3% reading+2μm) |
| 단위 (Unit) | μm / mil |
| 측정 간격 (Measuring interval) | 0.5s |
| 최소 측정 직경 (Minimum measuring area) | Ø = 25mm |
| 최소 볼록/오목 곡선 (Minimum curvature) | Convex : 5mm / Concave : 25mm |
| 최소 모재 두께 (Minimum substrate thickness) | Fe : 0.2mm / NFe : 0.05mm |
| 디스플레이 (Display) | 128×48 dot matrix LCD |
| 전원 공급 (Power supply) | 2 x 1.5V AAA alkaline battery |
| 작동 온도 (Operation temperature) | 0℃~50℃ |
| 보관 온도 (Storage temperature) | -20℃-60℃ |
| 본체 크기 (Host size) / 무게 (Weight) | 101*62*28mm / 79g |
| 기본 액세서리 | 본체, 매뉴얼, Fe zero plate, NFe zero plate, Standard film, Warranty Card, 2 x 1.5V AAA alkaline battery |
